一、項目背景與現狀痛點

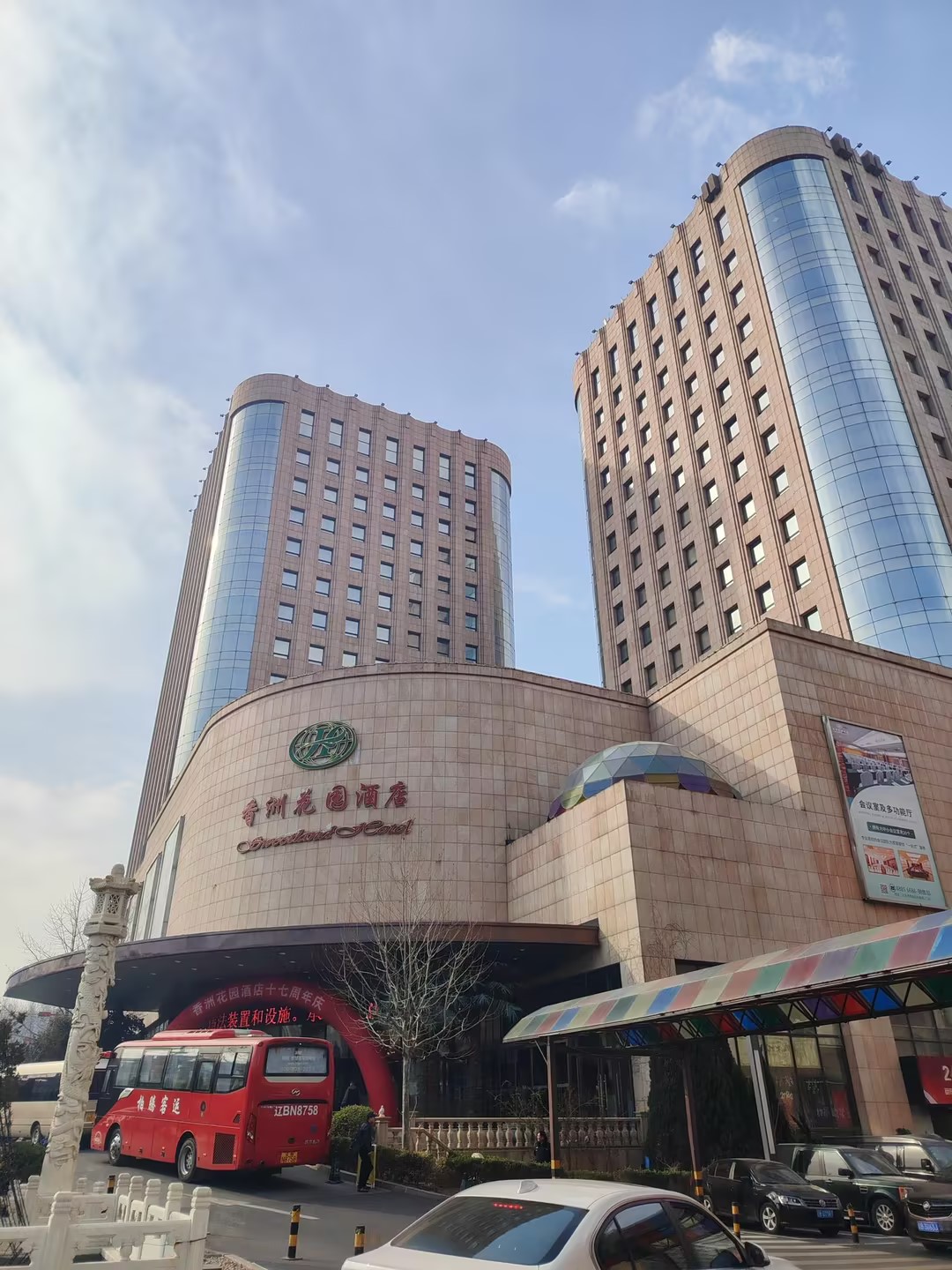

大連香洲田園酒店為大型田園度假型酒店,客房 / 別墅數量多、分布廣、樓棟分散、園區面積大,現有網絡普遍存在:
布線雜亂、維護極難:上網、IPTV、電話、監控、客控各走各線,弱電間堆滿交換機,樓棟遠、排查難、故障多。
帶寬不足、體驗差:高峰期 WiFi 卡頓、4K 電視緩沖、視頻會議掉線,客訴高、影響口碑。
可靠性低、單點故障多:樓層交換機多、電源多、故障點多,一棟故障影響一片,恢復慢。
擴展難、能耗高:銅纜老化、帶寬上限低,無法支撐智慧客房、物聯網、園區監控擴容;有源設備多、耗電高。
園區覆蓋難:大堂、餐廳、會議室、走廊、戶外庭院、停車場無線覆蓋死角多、漫游差。
本次目標:
采用 F5G 全光網(GPON),一纖進房 / 別墅,承載上網、4K IPTV、內線電話、WiFi、監控、客控,實現 “高穩定、大帶寬、無死角、易運維、長壽命”。

二、設計目標與原則
1. 總體目標
全覆蓋:客房、別墅、大堂、餐廳、會議室、走廊,漫游切換<50ms。
全業務:一根光纖承載 數據 / IPTV / 語音 / 監控 / 客控,多業務 VLAN 隔離、互不干擾。
高可靠:核心 OLT ,無源 ODN 無供電、無單點故障,MTBF≥100 萬小時。
大帶寬:單客房 / 別墅獨享≥100Mbps,支持 4K/8K、VR、云會議,平滑升級 10G PON。
易運維:統一網管、遠程配置、自動告警,無源免維護,運維效率提升 70%、能耗降 30%。
長壽命:光纖一次布線可用 30 年,適配未來 5–10 年智慧酒店 / 園區升級。
2. 設計原則
安全性:VLAN 隔離、端口隔離、分級權限、操作日志審計。
擴展性:OLT 預留 PON 口、分光器預留端口,支持客房翻倍、10G PON、WiFi 76擴展。
經濟性:利舊弱電管道,減少破路 / 裝修;無源 ODN 免供電、免維護,長期 TCO 更低。
適配田園酒店:多樓棟二級分光、長距離光纖、戶外防水 AP、防雷抗干擾。
三、整體網絡架構
采用 “中心機房 OLT → 園區無源 (主干 + 樓棟分光) → 客房 / 別墅 / 公共區域 ONU / 光 AP” 全光架構,無樓層交換機,極簡可靠、適合多樓棟大園區。
四、多業務融合方案(IPTV / 語音 / 無線 / 監控 / 客控)
1. 4K IPTV 系統
2. 監控與客控融合
五、機房與樓棟弱電間改造

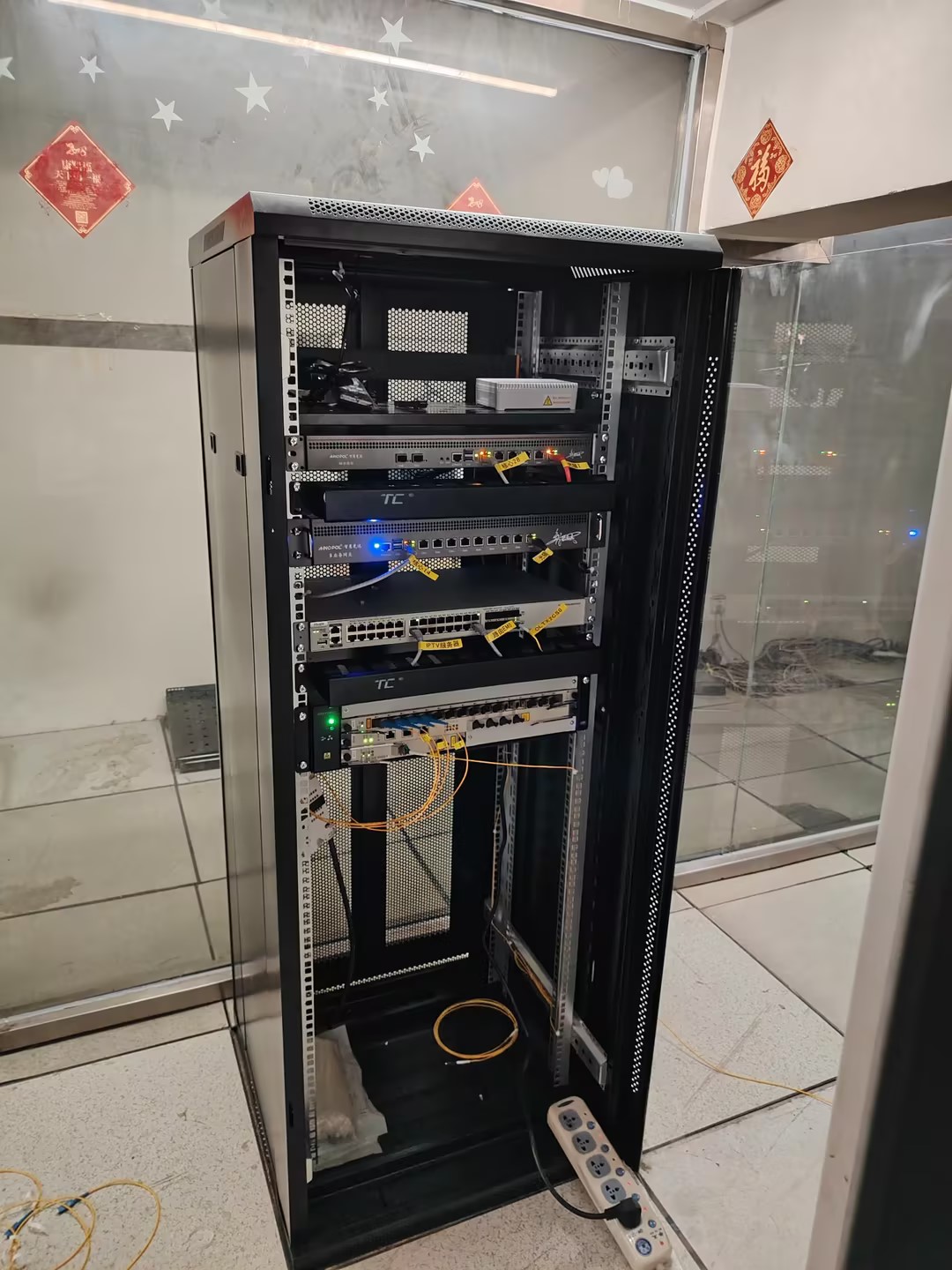

1. 中心機房
采用 19 英寸 42U 機柜 2 臺,部署 OLT、IP?PBX、核心交換機、服務器、UPS 等。
供電:雙路 UPS(6kVA),核心設備雙電源冗余,斷電續航≥2 小時。
接地:接地電阻≤1Ω,防雷與保護接地分開,符合 GB 50174。

2. 樓棟弱電間
六、運維保障
安全:避開客人休息時段施工,防塵降噪,遵守酒店管理規定。
質量:光纖熔接損耗≤0.3dB,光衰?8~?24dBm,WiFi 信號≥?65dBm,漫游<50ms。
售后:3 年質保 + 7×24 小時技術支持,遠程運維、快速排障。
